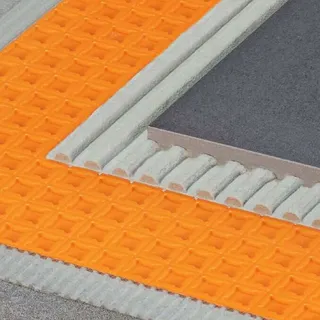

Schlüter-DITRA ist eine Polypropylenbahn mit einem Easycut-Schneidraster sowie hinterschnittenen quadratischen Vertiefungen im Easyfill-Design, die rückseitig mit einem Trägervlies versehen ist. Schlüter-DITRA dient in Verbindung mit Fliesenbelägen als Abdichtung, Dampfdruckausgleichsschicht bei rückwärtiger Feuchtigkeit und Entkopplungsschicht bei problematischen Untergründen. Der Untergrund muss ebenflächig und tragfähig sein. Zur Verklebung von DITRA wird ein auf den Untergrund abgestimmter Dünnbettmörtel mit einer Zahnkelle (Empfehlung 3 x 3 mm oder 4 x 4 mm) aufgetragen. Darin wird DITRA mit dem rückseitigen Vliesgewebe vollflächig verklebt, wobei sich das Gewebe in dem Kleber mechanisch verankert. Dabei ist die kleberoffene Zeit zu beachten. Der Fliesenbelag wird entsprechend der geltenden Regelwerke fachgerecht im Dünnbettverfahren direkt auf DITRA verlegt, wobei sich der Dünnbettmörtel in den hinterschnittenen quadratischen Vertiefungen der DITRA-Matte verankert. Zusammenfassung der Funktionen: a) Entkopplung Schlüter-DITRA entkoppelt den Belag vom Untergrund und neutralisiert somit Spannungen zwischen Untergrund und Fliesenbelag, die aus unterschiedlichen Formänderungen resultieren. Ebenso werden Spannungsrisse aus dem Untergrund überbrückt und nicht in den Fliesenbelag übertragen. b) Abdichtung Schlüter-DITRA ist eine wasserundurchlässige Polypropylenbahn mit relativ hoher Wasserdampfdiffusionsdichtigkeit. Bei sachgerechter Verarbeitung an den Stößen sowie an den Wandanschlüssen und Anschlüssen an Einbauteile kann mit DITRA eine geprüfte Verbundabdichtung mit dem Fliesenbelag hergestellt werden. Schlüter-DITRA ist entsprechend der in Deutschland geltenden Abdichtungsnormen 18531-5* sowie 18534 einsetzbar. Wassereinwirkungsklassen: W0-I bis W3-I*. Weiterhin verfügt DITRA über ein allgemeines bauaufsichtliches Prüfzeugnis (abP). Für Bereiche in denen ein abP (allgemeines bauaufsichtliches Prufzeugnis)) erforderlich ist, sind nur systemgeprüfte Dünnbettmörtel zu verwenden. Die Dünnbettmörtel und die entsprechenden Prüfzeugnisse können unter der in diesem Datenblatt angegebenen Adresse erfragt werden. Schlüter-DITRA schützt damit die Unterkonstruktion vor Schädigung durch eindringende Feuchtigkeit sowie aggressive Stoffe. c) Dampfdruckausgleich Schlüter-DITRA ermöglicht durch die unterseitig offen bleibenden Luftkanäle einen Dampfdruckausgleich bei rückwärtiger Feuchtigkeitseinwirkung. d) Lastverteilung (Lasteinleitung) Mit DITRA verlegte Fliesenbeläge im Bodenbereich sollten mindestens 5 x 5 cm groß sein und eine Mindestdicke von 5,5 mm aufweisen. Schlüter-DITRA leitet über den Boden der mit Dünnbettmörtel ausgefüllten quadratischen Vertiefungen Verkehrsbelastungen, die auf den Fliesenbelag einwirken, direkt in den Untergrund ab. Somit sind auf DITRA verlegte Fliesenbeläge entsprechend hoch belastbar. Bei hoher Verkehrslast (z. B. in Gewerbebereichen) sowie hohen zu erwartenden Punktlasten (z. B. durch Konzertflügel, Gabelhubwagen, Regalsysteme) müssen die Fliesen für den jeweiligen Einsatzbereich die ausreichende Dicke und Druckstabilität aufweisen. Die Hinweise und Fliesendicke gemäß dem in Deutschland gültigen ZDB-Merkblatt „Mechanisch hoch belastbare keramische Bodenbeläge“ sind zu beachten. In hoch belasteten Bereichen müssen die Fliesen vollflächig eingebettet werden. Schlagbelastungen mit harten Gegenständen sind bei Keramikbelägen zu vermeiden. e) Haftverbund Schlüter-DITRA bewirkt über die Verankerung des Vliesgewebes mit Dünnbettmörtel am Untergrund und über die mechanische Verankerung des Dünnbettmörtels in den hinterschnittenen quadratischen Vertiefungen einen guten Haftverbund des Fliesenbelages mit dem Untergrund. Schlüter-DITRA kann somit an Wand und Boden eingesetzt werden. Bei Wandbelägen können bei Bedarf zusätzlich Verankerungsdübel gesetzt werden. Verarbeitung Der Untergrund muss frei von haftungsfeindlichen Bestandteilen, tragfähig und eben sein. Eventuelle Ausgleichsmaßnahmen sind vor Verlegung von DITRA durch zuführen. Die Auswahl des Klebers, mit dem DITRA zu verarbeiten ist, richtet sich nach der Art des Untergrundes. Der Kleber muss am Untergrund haften und sich in dem Trägervlies der DITRA mechanisch verklammern. Bei den meisten Untergründen kann ein hydraulisch abbindender Dünnbettmörtel eingesetzt werden. Hierzu ist es vorteilhaft, den Dünnbettmörtel in einer fließbettfähigen Konsistenz einzustellen. Materialunverträglichkeiten untereinander sind ggf. zu prüfen. Bei der Verwendung von Belagsmaterialien mit einer Seitenlänge = 30 cm empfehlen wir zur schnellen Festigkeitsentwicklung und Trocknung des Mörtels einen Fliesenkleber mit kristalliner Wasserbindung. Der Dünnbettmörtel wird mit einem Zahnspachtel (Empfehlung 3 x 3 mm oder 4 x 4 mm, Mörtelbedarf ca. 1,5 kg/m2) auf den Untergrund aufgebracht. Die vorher auf Maß zugeschnitten Bahnen der DITRA werden vollflächig mit dem Trägervlies in den aufgetragenen Kleber eingebettet und sofort mit Hilfe eines Reibbretts oder einer Andruckrolle in eine Richtung arbeitend in den Kleber eingedrückt. Unter anderem ist dafür auch ein Schwingschleifer bestens geeignet. Die klebeoffene Zeit muss beachtet werden. Es ist zweckmäßig, DITRA bereits beim Auslegen genau auszurichten und unter leichtem Zug straff gespannt aufzulegen. Zur leichteren Verarbeitung ist eine helfende Person sinnvoll. Die einzelnen Bahnen werden auf Stoß aneinander gelegt. Hinweis: Wird Schlüter-DITRA nur zur Entkopplungsfunktion eingebaut, brauchen die Stöße und Anschlüsse nicht mit Schlüter-KERDI-KEBA abgedichtet zu werden. Für die Funktion als Abdichtung sind die Hinweise zur Abdichtung zu beachten. Um Beschädigungen der verlegten DITRA oder ein Ablösen vom Untergrund zu verhindern, wird empfohlen, diese z. B. durch Auslegen von Laufbrettern (vor allem im Laufzentrum für Materialtransport), vor mechanischen Überbeanspruchungen zu schützen. Ebenso können Schutzmaßnahmen z. B. bei direkter Sonneneinstrahlung oder Niederschlag im Außenbereich erforderlich sein. Etwaige Wasseransammlungen in den Noppenvertiefungen müssen vor Auftragen des Dünnbettmörtels entfernt werden. Unmittelbar nach dem Verkleben der DITRA-Matte können die Fliesen im Dünnbettverfahren, mit einem auf die Anforderungen des Belags abgestimmten Dünnbettmörtel, verlegt werden. Es ist zweckmäßig, in einem Arbeitsgang die quadratischen Vertiefungen mit der Glattseite der Zahnkelle auszuspachteln (Mörtelbedarf ca. 1,5 kg/m2) und dann den Dünnbettmörtel mit der Zahnung aufzukämmen. Darin werden die Fliesen weitgehend vollflächig eingebettet. Besonders bei mechanisch hoch beanspruchten Belägen und im Außenbereich ist auf eine vollflächige Verlegung gemäß den Fachregeln zu achten. Die Zahntiefe der Spachtel muss auf das Fliesenformat abgestimmt sein. Die offene Verlegezeit des Dünnbettmörtels ist zu beachten. Für Bewegungsfugen als Feldbegrenzungs-, Rand- und Anschlussfugen sind die entsprechenden Hinweise in diesem Datenblatt und die üblichen Fachregeln zu beachten. Material Schlüter-DITRA ist eine Folie aus Polypropylen mit hinterschnittenen quadratischen Vertiefungen im Easyfill-Design sowie einem Easycut-Schneidraster. Rückseitig ist ein Trägervlies eingebunden. Die über die Rippenstruktur gemessene Dicke beträgt ca. 3,5 mm. Polypropylen ist nicht langfristig UV-Stabil, daher ist bei der Lagerung eine dauerhafte, intensive Sonneneinstrahlung zu vermeiden. Materialeigenschaften und Einsatzgebiete Schlüter-DITRA ist unverrottbar, dehnungsfähig und rissüberbrückend. Darüber hinaus besteht weitestgehende Beständigkeit gegenüber dem Einwirken von wässrigen Lösungen, von Salzen, Säuren und Laugen, vielen organischen Lösemitteln, Alkoholen und Ölen. Unter Angabe der zu erwartenden Konzentration, Temperatur und Einwirkungsdauer ist die Beständigkeit gegenüber speziellen objektspezifischen Beanspruchungen gesondert zu prüfen. Die Wasserdampfdiffusionsdichtigkeit ist relativ hoch. Das Material ist physiologisch unbedenklich. Schlüter-DITRA wird in einer Vielzahl von unterschiedlichen Einsatzgebieten verwendet. Die Verwendbarkeit bei chemischen oder mechanischen Belastungen ist für den jeweiligen Bedarfsfall zu klären. Nachstehend können nur einige allgemeine Hinweise gegeben werden. Auf DITRA verlegte Beläge können systembedingt beim Begehen mit harten Schuhen oder Abklopfen mit einem harten Gegenstand einen gewissen Hohlklang aufweisen. Untergründe für Schlüter-DITRA Untergründe, auf denen DITRA verlegt werden soll, müssen grundsätzlich auf Eignung wie z.B. Ebenheit, Tragfähigkeit, Sauberkeit und Verträglichkeit etc. überprüft werden. Haftungsfeindliche Bestandteile der Oberfläche sind zu entfernen. Der Ausgleich von Unebenheiten oder ein Höhen- oder Gefälleausgleich muss vor Verlegung der DITRA erfolgen. Beton Beton unterliegt einer langwierigen Formveränderung durch Schwinden. Bei Beton und Spannbeton können zusätzlich durch Durchbiegung Spannungen entstehen. Durch den Einsatz von DITRA werden die entstehenden Spannungen zwischen Beton und Fliesenbelag (im Boden- und Wandbereich) aufgenommen, so dass die Fliesenverlegung unmittelbar nach dem Erreichen einer ausreichenden Standfestigkeit des Betons erfolgen kann. Zementestriche Zementestriche müssen nach geltenden Regeln vor der Verlegung der Fliesen mindestens 28 Tage alt sein und ein Feuchtigkeitsgehalt kleiner 2 CM-% aufweisen. Besonders schwimmende Estriche und Heizestriche neigen jedoch auch später, z. B. durch Belastungen und Temperaturveränderungen, zur Verformung und Rissbildung. Beim Einsatz von DITRA können die Fliesen auf frischen Zementestrichen verlegt werden, sobald diese begehbar sind. Bei eventuell später auftretenden Rissbildungen und Verformungen des Estrichs, werden diese durch DITRA neutralisiert und nicht in den Fliesenbelag übertragen. Calciumsulfat-Estriche Calciumsulfat-Estrich (Anhydrit-Estrich) darf bei der Fliesenverlegung nach geltenden Regeln nur max. 0,5 CM-% Restfeuchte aufweisen. Durch die Verwendung von DITRA kann bereits bei einer Restfeuchte ab kleiner 2 CM-% ein Fliesenbelag aufgebracht werden. Falls erforderlich, ist die Estrichoberfläche entsprechend den Fachregeln und Herstellervorgaben zu behandeln (anschleifen, grundieren). Die Verklebung von DITRA kann mit hydraulisch abbindenden oder mit sonstigen dafür geeigneten Dünnbettmörteln erfolgen. Der Estrich wird durch DITRA vor Feuchteeintritt an der Oberfläche geschützt. Calciumsulfat-Estriche sind feuchtigkeitsempfindlich, so dass der Estrich vor weiterer Durchfeuchtung, z. B. rückwärtiger Feuchtebelastung, zu schützen ist. Heizestriche Der Einsatz von DITRA kann auch auf Heizestrichen entsprechend den zuvor genannten Hinweisen (Zement, Calciumsulfat) erfolgen. Bei der Verwendung der DITRA kann die Belagskonstruktion bereits 7 Tage nach Fertigstellung aufgeheizt werden. Beginnend bei 25 °C kann die Vorlauftemperatur dabei täglich um max. 5 °C bis zur Nutzungstemperatur von max. 40 °C erhöht werden. Die durch DITRA gebildeten Luftkanäle bewirken eine schnelle und gleichmäßige Wärmeverteilung unter dem Fliesenbelag. Hinweis: Für Fußbodenheizungen verweisen wir auf unser System Schlüter-BEKOTEC-THERM als Keramik-Klimaboden. Schlüter-DITRA empfiehlt sich auch bei Fußbodenheizungen aus dünnen elektrischen Heizmatten als Entkopplung. Schlüter-DITRA kann dabei entweder unter oder über der Heizmatte angeordnet werden. Die bessere Entkopplungsfunktion wird jedoch bei Verlegung über der Heizmatte erreicht. Zur Aufnahme von systemzugehörigen Heizkabeln wurde mit Schlüter-DITRA-HEAT eine spezielle Entkopplungsmatte für die elektrische Boden-/Wandtemperierung entwickelt. Siehe hierzu Produktdatenblatt 6.4. Trockenestrich Nach fachgerechtem Einbau gemäß Herstellerangaben der Trockenestrichelemente kann beim Einsatz von DITRA das maximale Fliesenformat beliebig groß gewählt werden. Mauerwerk / Mischuntergründe Vollfugiges Mauerwerk aus Ziegelsteinen, Kalksandstein, zementgebundenen Steinen, Gasbeton oder dergleichen ist grundsätzlich als Untergrund für DITRA geeignet. Unebenheiten sind vorher auszugleichen. Vor allem bei Sanierungen sowie Um- und Anbauten bestehen Untergründe häufig aus verschiedenen Materialien (Mischmauerwerk), die an den Grenzflächen aufgrund unterschiedlicher Verformung zu Rissbildungen neigen. Durch DITRA werden daraus entstehende Spannungen und Risse nicht in den Fliesenbelag übertragen. Gipsputz / -steine Gipsuntergründe sollten nach Prüfung entsprechend den anerkannten Regeln als trocken gelten, die Oberfläche ist ggf. mit einer Grundierung vorzubehandeln. Die Verklebung von DITRA kann mit hydraulisch abbindenden oder mit sonstigen geeigneten Dünnbettmörteln erfolgen. Balkone / Terrassen Schlüter-DITRA als Entkopplungsmatte neutralisiert die Spannungen zwischen Untergrund und Fliesenbelag, die durch häufige und starke Temperaturwechsel auf Balkonen auftreten. Darüber hinaus kann DITRA bei frei auskragenden Balkonen und erdberührten Terrassen, welche ausschließlich durch Personenverkehr belastet werden, die Funktion der alleinigen Abdichtung im Verbund mit dem Fliesenbelag übernehmen (Hinweise zur Abdichtung beachten). Der Untergrund (Beton, Estrich) muss ein ausreichendes Gefälle aufweisen. Sind alte Beläge hinreichend tragfähig und weisen das notwendige Gefälle auf, so kann die bestehende Belagskonstruktion in Sanierungsfällen direkt als Untergrund verwendet werden. Ansonsten sind vor der Verklebung von DITRA lose bzw. nicht ausreichend anhaftende Teile zu entfernen und Fehlstellen oder fehlendes Gefälle mit geeignetem Fertigmörtel auszugleichen. Bei Belägen mit Kantenlängen = 30 x 30 cm wird die Verwendung von Schlüter-DITRA-DRAIN empfohlen (siehe hierzu auch Produktdatenblatt 6.2). Dachterrassen Bei Dachterrassen über Wohn-/ Nutz- und sonstigen Räumen sowie überdachende Flächen sind zunächst – entsprechend den geltenden Fachregeln für Dachaufbauten – als Flachdach auszubilden. Im Falle von wärmegedämmten Wohn- und Nutzräumen (sowie Räumen mit zu erwartenden Temperaturunterschieden zum Außenbereich) ist als normgerechter Aufbau eine Dampfsperre sowie eine obere Abdichtung erforderlich. Gegebenenfalls abweichende nationale Normen und/oder geltende Merkblätter sind zu beachten. Über der oberen Abdichtung muss eine Drainage (Schlüter-TROBA oder Schlüter-TROBA-PLUS) angeordnet sein. Darauf wird ein Estrich als Lastverteilungsschicht aufgebracht. Auf der Estrichoberfläche wird DITRA als Entkopplung zum Fliesenbelag und als Feuchteschutz für den Estrich verklebt. Schlüter-DITRA als Entkopplungsmatte neutralisiert Spannungen zwischen Untergrund und Fliesenbelag, die durch häufige und starke Temperaturwechsel auf Terrassen auftreten. Bei Belägen mit Kantenlängen = 30 x 30cm empfehlen wir DITRA-DRAIN (siehe hierzu auch Produktdatenblatt 6.2). Kunststoffbeläge und Beschichtungen Die Oberflächen müssen grundsätzlich tragfähig und so beschaffen oder vorbehandelt sein, dass ein geeigneter Kleber darauf haftet, in dem sich das Trägervlies von DITRA verankern kann. Die Verträglichkeit des Klebers mit dem Untergrund und DITRA ist im Vorfeld zu prüfen. Span- und Pressplatten Diese Materialien unterliegen in besonderem Maße einer Formveränderung durch Feuchteeinfluss (auch stark schwankende Luftfeuchtigkeit). Es sollten daher Span- oder Pressplatten verwendet werden, die gegen Feuchtigkeitsaufnahme imprägniert sind. Die Platten können grundsätzlich sowohl als Untergrund an der Wand als auch auf dem Boden im Innenbereich eingesetzt werden. Die Dicke der Platten ist so zu wählen, dass sie in Verbindung mit einer geeigneten Tragkonstruktion ausreichend formstabil sind. Die Befestigung ist durch Verschrauben in entsprechend geringen Abständen sicherzustellen. Die Stöße sind mit Nut- und Federverbindung herzustellen und müssen verklebt sein. Zu angrenzenden Bauteilen sind ca. 10 mm Randfugen einzuhalten. Schlüter-DITRA neutralisiert die auftretenden Spannungen zum Fliesenbelag und verhindert zudem das Eindringen von Feuchtigkeit. Holzdielenböden Bei ausreichend tragfähigen, verschraubten Holzdielen mit Nut- und Federverbindung ist eine direkte Verlegung von keramischen Belägen grundsätzlich möglich. Vor Verlegung der DITRA sollte der Holzuntergrund die Gleichgewichtsfeuchte aufweisen. Bewährt hat sich hier aber das Aufbringen einer zusätzlichen Schicht aus Span- oder Pressplatten. Unebene Böden sollten vorher durch geeignete Ausgleichsmaßnahmen egalisiert werden. Gussasphaltestriche Schlüter-DITRA ermöglicht die Verlegung von keramischen Belägen auf tragfähigen, normgerechten unbeheizten Gussasphaltestrichen im Innenbereich. Die Oberflächen müssen abgesandet oder sonst so beschaffen sein, dass der Dünnbettmörtel zur Verklebung der DITRA ausreichend haftet.
