Solarbayer Röhrenkollektor CPC18 Nero Solar Solarthermie 3,26m2 Vakuumröhren

Post/DHL, GLS, DPD, Spedition

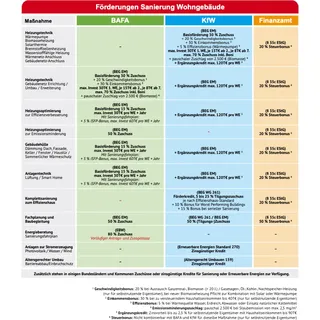

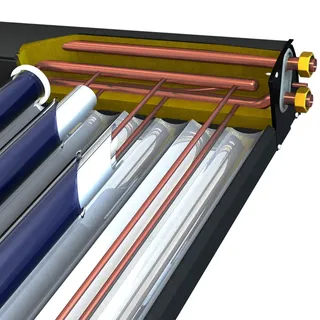

Solarbayer Röhrenkollektor CPC 18 Nero BEG EM FÖRDERUNG FÜR SOLARTHERMIE ! Jetzt bis zu 70 % Zuschuss vom Staat sichern! Nähere Infos in der Bildergalerie oder direkt auf www.kfw.de Anzahl Röhren: 18 Die Solarbayer Vakuumröhrenkollektoren CPC Nero sind optimal zur Heizungsunterstützung, Brauchwassererwärmung und Prozesswärmegewinnung geeignet. Sie gewährleisten höchste solare Erträge durch das vorherrschende Vakuum im Doppelmantel-Rohrglas in Kombination mit einer hochselektiven AL-N/AL Beschichtung und einer Durchströmung der Rohre im Tichelmann-System. Die Einsatzgebiete reichen vom Einfamilienhaus bis hin zu Großanlagen mit vorhandener Industrie und Gewerbe. Jährlicher Kollektorertrag Die Solarbayer Röhrenkollektoren CPC 18 Nero können bei einer durchschnittlichen Kollektortemperatur von 50 °C einen Solarertrag von 1921 kWh pro Jahr erwirtschaften. Diese Menge ist äquivalent zu ca. 192 Liter Heizöl (1 Liter Heizöl entspricht ca. 10 kWh). Die Solarbayer Hochleistungskollektoren gehören durch ihre außerordentlichen Eträge (kWh/a) zu den ertragsstärksten Solarthermie-Kollektoren weltweit. Optimale Solarthermie verwenden Ein effizienter Ertrag an thermischer Solarenergie kann durch die starken 58 mm Absorberrohre gewährleistet werden. Vor allem in extremeren Einsatzgebieten mit dem Bedarf an hohen Temperaturen kann der Röhrenkollektor durch die vorteilhafte Bauhart seine höchste Wärmegewinnung erzielen. Der spezielle CPC-Spiegel, welcher sich hinter den Rohren befindet, lenkt auch bei differierenden Winkeln die Sonneneinstrahlung ideal auf die Absorberrohre. Ein optimaler Schutz des Vakuums wird durch das Einbinden in ein qualitativ hochwertiges Doppelmantel-Rohrglas gewährleistet. Weitere hochwertige Materialen, wie z.B. Vollkupferharfen- und Sammelrohre werden in den Solarbayer-Kollektoren verbaut. Zur Aufach-/Flachdach- und Freimontage geeignetes integriertes Rücklaufrohr zum einseitigen Anschluss von bis zu 5 Kollektoren möglich. Langlebilge Konstruktion Doch nicht nur die verbauten Materialien sind von einem hohen Standard, auch die technische Bauweise zeigt eine überzeugende Qualität. So wird eine gleichmäßige Wärmeabführung aller Einzelrohre durch die Anbindung der jeweiligen Rohre an den Vor- und Rücklaufführungen sicher gestellt. Eine von Solarbayer-Produkten gewohnte langlebige Konstruktion wird durch innovative Verfahren gewährleistet. Die Verbindung der Harfe an die Sammelrohre wird durch das spezielle induktive Ringspalt-Hartlötverfahren absolut sicher konstruiert. Die integrierte Rücklaufleitung ermöglich zudem einen einseitigen Anschluss. Vorteile Höchste Erträge durch Vakuumröhren Ideal wenn höhere Temperaturen gefordert sind Hochselektive Absorberbeschichtung Immer optimaler Brennpunkt durch CPC-Spiegel Integrierte Rücklaufleitung, dadurch einseitiger Anschluss möglich Hohe Erträge auch bei diffusen Lichtverhältnissen Röhren einfach zu wechseln, ohne Solarkreisentleerung Lange Lebensdauer der Vakuumröhren, das Vakuum wird hermetisch von Umwelteinflüssen abgeschirmt Technische Daten Vakuumröhrenkollektor CPC 18 Nero Montageart Aufdach (Schräg-/Flachdach) Bruttofläche m2 3,26 Aperturfläche m2 2,83 Anzahl Kollektorröhren 18 Höhe mm 1626 Breite mit Anschluss mm 2080 Breite mm 2002 Tiefe mm 126 Leergewicht kg 63 Kollektorinhalt Liter 2,33 max. Betriebsdruck bar 6 Stagnationstemperatur °C 280 Peakleistung pro Modul W peak (G=1000W/m2, η0) (*1) 1914 Konversionsfaktor η0 (*1) 0,575 Wärmedurchgangskoeffizient a 1 W/(m2K) (*1) 1,250 Wärmedurchgangskoeffizient a 2 W/(m2K2) (*1) 0,004 Winkelkorrekturfaktor IAM50 0,960 Kollektorröhrenglas Sicherheitsglas Anschlüsse CU 18 x 1,0 Absorber mit Vakuumtechnik U-Rohr CU Absorberbeschichtung Selektiv AL-N/AL CPC-Spiegel hochpoliert Gehäuse Aluminium Wärmedämmung Sammler verdichtete Mineralwolle Norm DIN EN 12975 hydraulische Verschaltung je Feld max. 5 Kollektoren in Reihe Abstand zwischen den Kollektoren ca. 70 mm zulässige Kollektorneigung 15° - 65° (Aufständerungsset lieferbar) empfohlene Speichergröße ca. 50 Liter pro m2 Kollektorfläche Jährlicher Kollektorertrag pro Modul (Standort: Würzburg) gemäß ISO 9806: 2013 CPC 18 Nero bei mittlerer Kollektortemperatur: 25°C (kWh/Modul) 2305 bei mittlerer Kollektortemperatur: 50°C (kWh/Modul) 1921 bei mittlerer Kollektortemperatur: 75°C (kWh/Modul) 1563 (*1) Werte gemäß EN 12975-2 (Quasi dynamisches Prüfverfahren)
