Eigenschaften: SAT-Verteilnetzverstaerker, 47-862 u 4 x 950-2150 MHz, 5 Eingaenge 5 Ausgaenge, Fernspeisung durch Endmultischalter oder externen DC-Anschluss, KPS,

Post/DHL, UPS, Trans-o-Flex, Spedition

Der VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt.

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Merkmale Hohe Aussteuerfestigkeit der...

Post/DHL, GLS, DPD

SAT-Verteilnetzverstaerker, 47-862 u. 4 x 950-2150 MHz, 5 Eingaenge 5 Ausgaenge, Fernspeisung durch Endmultischalter oder externen DC-Anschluss, KPS

International, Post/DHL, Andere, Versand nach CH, Versand nach A

MerkmaleHohe Aussteuerfestigkeit der VerstärkerzügeHohe Entkopplung zwischen den VerstärkerzügenDurch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignetSchrittweise einstellbare Dämpfungssteller (1-dB-Stufung)für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)ermöglicht einen optimalen Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleiftDurch Verwendung hocheffizienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem geringFür die InnenmontageVWS 2551Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem4 x Sat-ZF (eine Satellitenposition)In einem Gehäuse sind 4 x Sat und ein Verstärker für denterrestrischen Bereich integriert

Post/DHL, DPD, Andere

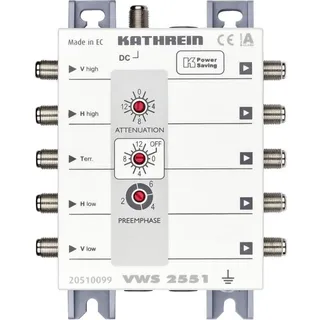

Kathrein VWS 2551 SAT-Verteilnetzverstärker 47-862 u. 4 x 950-2150 MHz 5 Eingänge/5 Ausgänge Fernspeisung durch Endmultischalter oder externen DC-Anschluss - KPS Merkmale: ■ Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF ■ Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht ■ Hohe Aussteuerfestigkeit der Verstärkerzüge ■ Hohe Entkopplung zwischen den Verstärkerzügen ■ BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe ■ Für die Innenmontage ■ Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) ■ Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) ■ Die Stromversorgung des VWS 2551 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter, z. B. EXR 2508, über den Sat-Zweig "horizontal low" ■ Die Stromversorgung des VWS 2551 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten) ■ Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen ■ Kathrein-Power-Saving: In Anlagen, die Kathrein-Power-Saving (KPS) unterstützen, wird die LNB-Versorgung abgeschaltet, sobald kein Receiver mehr in Betrieb ist. Technische Daten: Eingänge: 1 x terrestrisch / 4 x Sat-ZF Entkopplung Stamm: - / 45 dB Max. Ausgangspegel (Störprodukte 2. Ordnung): 104 4) / 104 3) dBμV Max. Ausgangspegel (Störprodukte 3. Ordnung): 108 2) / 112 3) dBμV Zulässiger Eingangsspannungsbereich: - V Eingangsnennspannung: - V Eingangsnennleistung bei 0-/150-/620-mA-Last: - W Schutzklasse/Schutzart: -/IP 30 Stromaufnahme Terr. an: 85 mA Stromaufnahme Terr. aus: 50 mA Frequenzbereich: 47-862 / 950-2150 MHz Verfügbarer Fernspeisestrom (Eingang horiz. low): - mA Max. Betriebspegel für BK (bis 862 MHz) 5): 96 / - dBμV Max. Fernspeisestrom (je Sat-Zweig): 1000 mA Versorgungsspannung: +18 V Einstellbereich Dämpfungssteller (1-dB-Schritte): 0-14 / 0-15 dB Verstärkung 1): 16 / 15 dB Einstellbereich Entzerrung: - / 2/4/6 dB Spannung sekundär (Eingang horiz. low): - V Anschlüsse: F-Connectoren Zulässige Umgebungstemperatur: -20 bis +55 °C Abmessungen (B x H x T): 112 x 148 x 43 mm

International, Post/DHL, DPD, Spedition

Der VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt. Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen Durch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignet Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat- Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) ermöglicht einen optimalen Schräglagenausgleich in der Kaskade Die Stromversorgung des VWS erfolgt durch Fernspeisung aus dem Multischalter EXR 2508/2908 über den Sat-Zweig horizontal low Optional ist auch eine Ortsspeisung über den DC Anschluss mit dem Netzteil NCF 18 möglich (hierbei wird nicht die Versorgung des LNB übernommen) Alle Sat-Verstärkerzüge sind mit einer DC-Umgehung ausgerüstet. Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleift Durch Verwendung hocheffi zienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem gering Für die Innenmontage Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF (eine Satellitenposition) In einem Gehäuse sind 4 x Sat und ein Verstärker für den terrestrischen Bereich integriert Spezifikationen: Eingänge 1 x terrestrisch

Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Geliefert wird: Kathrein Multischalter-Verstäker VWS 2551, Verpackungseinheit: 1 Stück, EAN: 4021121522864.

Post/DHL, UPS, DPD, Spedition

mit eingebautem Netzteil, erfüllen: EN 60728-11, EN 50083-2 und EN 60065, für die Innenmontage 47-862 u. 4 x 950-2150 MHz 5 Eingänge/5 Ausgänge Fernspeisung durch Endmultischalter oder externen DC-Anschluss KPS passend für EXR 25xx Verst. Terr./Sat: 16/15 dB Max. Ausgangspegel(3. Ordnung): 108/112 dBμV Max. Ausgangspegel(2. Ordnung): 104/104 dBμV Versorgungsspannung: 18 V, Stromaufnahme 85 mA

Post/DHL, Hermes

Technische Daten WEEE-Reg.-Nr. DE , 66199153,
