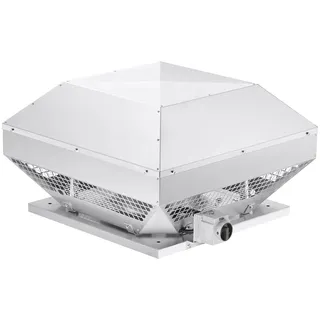

Helios RDD 400/4 EX – Explosionsgeschützter Hochleistungs-Dachventilator Der Helios RDD 400/4 EX ist ein horizontal ausblasender Radial-Dachventilator, entwickelt für den Einsatz in explosionsgefährdeten Bereichen. Mit einem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad bietet er Belüftung und Sicherheit. Diese ATEX-konforme Lösung ermöglicht einen effektiven Luftaustausch unter anspruchsvollen Bedingungen. Vorteile des Helios RDD 400/4 EX - Explosionsschutz nach ATEX: Betrieb in Gas-Ex-Zonen 1 und 2 (Kategorie 2G, Temperaturklasse T3). - Robuste Bauweise: Gehäuse aus seewasserbeständigem Aluminium und Grundplatte aus verzinktem Stahl für Langlebigkeit. - Optimale Leistung: Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln und dynamischer Wuchtung für Effizienz. - Wartungsarm: Kugelgelagerter Drehstrom-Außenläufermotor ist wartungs- und funkstörungsfrei. - Flexible Installation: Horizontales Ausblasen und standardisiertes Lochbild der Grundplatte für einfache Integration von saugseitigem Zubehör. Produktdetails EX-AUSFUEHRUNG GEMAESS ATEX Der Ventilator erfüllt die Anforderungen der ATEX-Richtlinie für den Einsatz in explosionsgefährdeten Umgebungen. Er ist für Gas-Ex-Zonen 1 und 2 (Gerätegruppe II, Kategorie 2G, Temperaturklasse T3) zertifiziert. Dies gewährleistet Sicherheit und minimiert das Risiko von Explosionen durch Funkenbildung oder Überhitzung in kritischen Bereichen. HOCHLEISTUNGS-RADIALLAUFRAD Ausgestattet mit einem neu entwickelten Hochleistungs-Radiallaufrad aus Aluminium mit rückwärts gekrümmten Schaufeln, das dynamisch nach DIN ISO 1940-1 gewuchtet ist. Diese Konstruktion unterstützt eine hohe Luftleistung und Energieeffizienz bei leisem und vibrationsarmem Betrieb. ROBUSTES GEHAEUSE UND MOTOR Das Gehäuse besteht aus seewasserbeständigem Aluminium mit integriertem Eingriffsschutz. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (IP44), kugelgelagert, feuchteschutzisoliert sowie wartungs- und funkstörungsfrei. Diese Komponenten bieten Langlebigkeit und Schutz vor externen Einflüssen. Technische Daten ALLGEMEINE DATEN - Nennspannung: 400 V - Frequenz: 50 Hz - Leistungsaufnahme: 0,95 kW - Luftmenge unbelastet: 6030 m3/h - Mediumtemperatur: -20 bis +40 °C - Nenndurchmesser Kanal: 400 mm - Fördermitteldichte: 1.2 kg/m3 - Nenndrehzahl: 1375 1/min - Gewicht: 29,0 kg - Schalleistung: 75 dB(A) - Schalldruck in 4m: 58 dB(A) ELEKTRISCHE DATEN - Spannung: 400 V - Stromaufnahme: 2,1 / 2,2 A - Phasen: Drehstrom (3-PH) - Isolierklasse: F - Schutzart Motor: IP44 - Explosionsschutz-Konformität: Ja (Gemäß ATEX) - Temperaturklasse: T3 - Einsatz in Gas-Ex-Zone: 1, 2 - Gerätegruppe (nach 94/9/EG): II - Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G KONSTRUKTIVE MERKMALE - Typ: Radial-Dachventilator - Ausblasrichtung: Horizontal - Einbauort: Flachdach - Gehäuse: Seewasserbeständiges Aluminium mit integriertem Eingriffsschutz - Motortragplatte: Verzinkter Stahl - Grundplatte: Verzinkter Stahl mit Gewindeschraube für saugseitiges Zubehör (Lochbild nach DIN 24155, Bl. 3) - Einströmdüse: Aluminium - Schutzgitter: Serienmäßig an der Ausblasseite (Entsprechend DIN EN ISO 13857) - Laufrad Typ: Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln - Laufrad Material: Aluminium - Laufrad Wuchtung: Dynamisch gewuchtet (Nach DIN ISO 1940-1) - Motor Typ: Drehzahlsteuerbarer Drehstrom-Außenläufermotor in geschlossener Bauart - Motor Lagerung: Kugelgelagert - Motor Isolation: Feuchteschutzisolation - Motor Wartung: Wartungs- und funkstörungsfrei Einsatzbereiche und Anwendungsszenarien Der Helios RDD 400/4 EX ist für Bereiche vorgesehen, in denen eine sichere und effiziente Belüftung in explosionsgefährdeten Umgebungen erforderlich ist, insbesondere auf Flachdächern. Typische Anwendungsfelder umfassen Industrieanlagen mit potenziell explosiven Gasen und Dämpfen, wie sie in der chemischen Industrie, in Lackierereien oder in bestimmten Lagerhallen für brennbare Stoffe vorkommen. Er unterstützt die Einhaltung von Sicherheitsvorschriften und den Schutz von Personal und Sachwerten. Hersteller und Qualität Der Helios RDD 400/4 EX stammt von Helios Ventilatoren, einem Hersteller von Lüftungssystemen. Die Fertigung erfolgt unter Qualitätsstandards, was sich in der robusten Bauweise, den verwendeten Materialien und der präzisen Auswuchtung des Laufrades zeigt. Die Einhaltung der ATEX-Richtlinien unterstreicht das Engagement von Helios für Sicherheitsstandards und Produktqualität.

Post/DHL, GLS, DPD

Horizontal ausblasender Dachventilator mit wirkungsgradoptimiertem Aluminiumgehäuse und neu entwickeltem Hochleistungs-Radiallaufrad, explosionsgeschützt gemäß ATEX. Gehäuse aus seewasserbeständigem Aluminium mit integriertem Eingriffsschutz. Motortragplatte und Grundplatte aus verzinktem Stahl mit Einströmdüse aus Aluminium. Grundplatte mit Gewindeschraube zum Befestigen von saugseitigem Zubehör (Lochbild nach DIN 24155, Bl. 3). Schutzgitter serienmäßig an der Ausblasseite entsprechend DIN EN ISO 13857. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium. Dynamisch gewuchtet nach DIN ISO 1940-1. Drehzahlsteuerbarer Drehstrom-Außenläufermotor in geschlossener Bauart in IP44. Kugelgelagert mit Feuchteschutzisolation. Wartungs- und funkstörungsfrei. Ex-Ausführung gemäß ATEX.

International, Post/DHL, DPD, Spedition

Horizontal ausblasender Dachventilator mit einem wirkungsgradoptimierten Aluminiumgehäuse und einem neu entwickelten Hochleistungs-Radiallaufrad, explosionsgeschützt gemäß ATEX. Das Gehäuse besteht aus seewasserbeständigem Aluminium mit integriertem Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt, während die Einströmdüse aus Aluminium besteht. Die Grundplatte ist mit einer Gewindeschraube zum Befestigen von saugseitigem Zubehör ausgestattet. Serienmäßig verfügt der Ventilator über ein Schutzgitter an der Ausblasseite. Das Hochleistungs-Radiallaufrad hat rückwärts gekrümmte Schaufeln aus Aluminium und ist dynamisch gewuchtet. Der drehzahlsteuerbare Drehstrom-Außenläufermotor in geschlossener Bauart mit Schutzart IP44 ist kugelgelagert und mit Feuchteschutzisolation versehen. Der Ventilator ist wartungsfrei, funkstörungsfrei und entspricht der Ex-Ausführung gemäß ATEX. Spezifikationen Nennspannung: 400V Frequenz: 50Hz Leistungsaufnahme: 0,95kW Werkstoff des Gehäuses: Aluminium Luftmenge unbelastet: 6030m3/h Mediumtemperatur: -20 bis 40°C Schutzart (IP): IP44 Nenndurchmesser Kanal: 400mm Einbauort: Flachdach Für Ex-Zone Gas: 1, 2 Gerätegruppe nach Richtlinie 94/9/EG: II Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G Temperaturklasse nach Richtlinie 94/9/EG: T3
